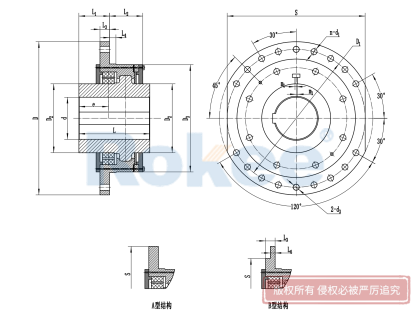

DC型鼓型齿式卷筒联轴器

DC起重卷筒联轴器采用鼓型齿设计，用于起重传动系统减速机与卷筒的联接，能够承受径向载荷并且传递较大的扭矩，但不能传递轴向载荷。

型号	许用转速	公称转矩	径向载荷	轴孔		外形尺寸									卷筒联结尺寸							磨损刻度	轴向间隙	载荷位置	转动惯量	质量
	许用转速	公称转矩	径向载荷	直径	长度	外形尺寸									卷筒联结尺寸							磨损刻度	轴向间隙	载荷位置	转动惯量	质量
	rpm	kN ·m	kN	dmax	Lmax	D	D₁(h₆)	D₂(h₉)	L₁	L₂	L₃	L₄	L₅	L₆	S(h₉)	D₁	N-d₁	螺栓	a	d₃	r	M₁	Xmax	e	Kg ·m²	Kg
DC01A DC01B	200	16	18	110	185	400	280	180	80	85	15 20	25	26 21	11	360	360	10-18	M16	30°	M16	2.5	1.0	±2.5	88	1	80
DC02A DC02B	200	22.4	25	125	200	420	310	212	80	102	15 20	25	26 21	11	380	380	10-18	M16	30°	M16	2.5	1.0	±2.5	88	1.5	100
DC03A DC03B	200	31.5	35.5	150	225	450	340	230	80	110	20 20	25	21 21	11	400	400	10-22	M20	30°	M20	2.5	1.0	±2.5	88	2.5	120
DC35A DC35B	200	45	50	160	235	510	400	250	95	124	20 25	30	34 29	15	460	460	10-22	M20	30°	M20	2.5	1.0	±2.5	106	3	150
DC04A DC04B	200	63	71	200	250	550	420	280	95	130	20 25	30	34 29	15	500	500	14-22	M20	20°	M20	2.5	1.5	±2.5	106	4.5	190
DC05A DC05B	200	90	90	220	265	580	450	315	95	145	20 25	30	34 29	15	530	530	14-22	M20	20°	M20	2.5	1.5	±2.5	110	7.3	245
DC55A DC55B	200	125	112	240	290	620	500	345	101	160	25 30	35	35 30	19	560	560	20-22	M20	13.3°	M20	2.5	1.5	±2.5	110	10.3	330
DC06A DC06B	200	160	140	260	300	650	530	375	101	170	25 30	35	35 30	19	580	600	20-22	M20	13.3°	M20	2.5	2.0	±2.5	116	15.5	385
DC65A DC65B	200	190	165	270	300	665	545	387	101	175	25 30	35	35 30	19	590	615	26-22	M20	10°	M20	4	2.0	±2.5	116	18.3	435
DC07A DC07B	200	250	180	280	310	680	560	400	101	183	25 30	36	35 30	19	600	630	26-22	M20	10°	M20	4	2.0	±2.5	116	21.4	485
DC08A DC08B	200	315	224	300	345	720	600	437	111	186	35	36	35	21	640	660	26-26	M24	10°	M24	4	2.5	±2.5	118	30.6	550
DC09A DC09B	200	450	280	340	380	780	670	496	111	213	35	40	33	21	700	730	26-26	M24	10°	M24	4	2.5	±2.5	118	40.2	650
DC10A DC10B	200	560	335	380	420	850	730	545	111	230	35	43	33	21	760	800	26-26	M24	10°	M24	4	2.5	±2.5	120	65.1	890
DC11B	200	710	450	420	420	950	800	600	120	240	40	50	35	26	840	880	26-32	M30	10°	M24	5	3.0	±3	131	100	1000
DC12B	200	1000	600	460	440	1010	850	650	127	256	46	50	36	30	890	940	26-32	M30	10°	M24	5	3.0	±3	134	140	1225
DC13B	200	1250	750	500	470	1090	930	720	133	282	50	55	36	32	960	1020	26-32	M30	10°	M24	5	3.0	±3	145	207	1540
DC14B	200	1600	900	540	490	1170	1010	780	140	297	55	60	36	36	1030	1100	26-32	M30	10°	M30	5	3.0	±3	150	310	1922
DC15B	200	2000	1100	580	510	1270	1090	840	145	318	60	70	36	40	1120	1200	26-32	M30	10°	M30	5	3.0	±3	162	449	2395
DC16B	200	2500	1300	640	540	1430	1240	960	145	346	60	70	36	40	1260	1360	26-32	M30	10°	M30	6	4.0	±4	168	809	3370
DC17B	200	3150	1600	700	570	1540	1340	1050	159	365	70	80	38	50	1360	1460	26-38	M36	10°	M30	6	4.0	±4	181	1177	4170
DC18B	200	4000	2000	780	600	1640	1440	1150	159	394	70	80	38	50	1460	1560	26-38	M36	10°	M30	6	4.0	±4	191	1634	4930
