RWC球鼓齿式卷筒联轴器

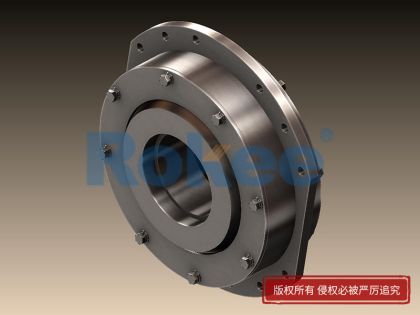

球鼓齿式卷筒联轴器是Rokee开发的一种结构更加可靠，补偿能力和安全系数更高的卷筒联轴器，外轴套采用球面鼓型齿设计，对轴系安装精度要求低，传动扭矩大，过载能力强，能够承受很大的径向载荷。联接尺寸与DC系列完全相同，但承载能力提高30%以上。创新的球面密封技术使得此种型号产品润滑保持优异，寿命也极大提高。

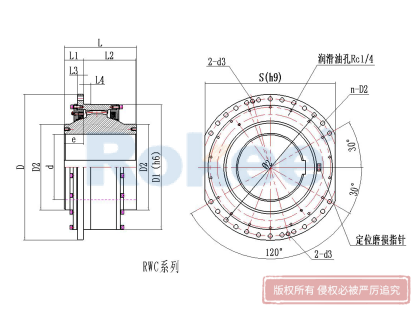

型号	许用转速	公称转矩	径向载荷	轴孔		外形尺寸									卷筒联接尺寸							磨损刻度	角向补偿	转动惯量	质量
	许用转速	公称转矩	径向载荷	孔径	长度	外形尺寸									卷筒联接尺寸							磨损刻度	角向补偿	转动惯量	质量
	n r/min	Tmax N.m	Frmax N	D(H7)	L	D	D₁(h6)	L₁		L₂	L₃	L₄	L₅	L₆	Sh9	φ₂	n-d2	螺栓	a	2-d3	r	m₁	max	I	m
	n r/min	Tmax N.m	Frmax N	mm		mm									mm				a	mm		o		Kg·m²	kg
RWC01A	200	16000	18500	110	185	400	280	80	85		15	25	26	11	360	360	10-18	M16	30	M16	2.5	0.8	1.5	0.795	78
RWC01B	200	16000	18500	110	185	400	280	80	85		20	25	21	11	360	360	10-18	M16	30	M16	2.5	0.8	1.5	0.795	78
RWC02A	200	22400	25500	125	200	420	310	80	95		15	25	26	11	380	380	10-18	M16	30	M16	2.5	0.8	1.5	1.45	98
RWC02B	200	22400	25500	125	200	420	310	80	95		20	25	21	11	380	380	10-18	M16	30	M16	2.5	0.8	1.5	1.45	98
RWC03A	200	31500	36000	150	225	450	340	80	105		20	25	34	11	400	400	10-22	M20	30	M20	2.5	1.1	1.5	2.45	118
RWC03B	200	31500	36000	150	225	450	340	80	105		20	25	34	11	400	400	10-22	M20	30	M20	2.5	1.1	1.5	2.45	118
RWC35A	200	45000	50500	160	255	500	380	95	115		20	30	34	15	460	450	10-22	M20	30	M20	2.5	1.4	1.5	2.85	145
RWC35B	200	45000	50500	160	255	500	380	95	115		25	30	29	15	460	450	10-22	M20	30	M20	2.5	1.4	1.5	2.85	145
RWC04A	200	63000	71500	200	252	550	420	95	130		20	30	34	15	500	500	10-22	M20	30	M20	2.5	1.4	1.5	4.45	185
RWC04B	200	63000	71500	200	252	550	420	95	130		25	30	29	15	500	500	10-22	M20	30	M20	2.5	1.4	1.5	4.45	185
RWC05A	200	90000	90500	220	265	580	450	95	145		20	30	34	15	550	550	14-22	M20	20	M20	2.5	1.8	1	7.2	240
RWC05B	200	90000	90500	220	265	580	450	95	145		25	30	29	15	550	550	14-22	M20	20	M20	2.5	1.8	1	7.2	240
RWC55A	200	125 000	113 000	240	290	620	500	101	160		25	35	35	19	560	560	14-22	M20	20	M20	2.5	1.8	1	10.18	325
RWC55B	200	125 000	113 000	240	290	620	500	101	160		30	35	30	19	560	560	14-22	M20	20	M20	2.5	1.8	1	10.18	325
RWC06A	200	160 000	142 000	260	300	650	530	101	170		25	35	35	19	580	600	14-22	M20	20	M20	2.5	1.8	1	15.42	380
RWC06B	200	160 000	142 000	260	300	650	530	101	170		30	35	30	19	580	600	14-22	M20	20	M20	2.5	1.8	1	15.42	380
RWC07A	200	224 000	180 000	280	310	680	560	101	180		25	35	35	19	600	630	26-22	M20	10	M20	4	1.8	1	21.4	480
RWC 07B	200	224 000	180 000	280	310	680	560	101	180		30	35	30	19	600	630	26-22	M20	10	M20	4	1.8	1	21.4	480
RWC08A	200	315 000	225000	300	345	720	600	111	185		35	43	35	21	640	660	26-26	M24	10	M24	4	2.2	1	30.55	540
RWC 08B	200	315 000	225000	300	345	720	600	111	185		35	43	35	21	640	660	26-26	M24	10	M24	4	2.2	1	30.55	540
RWC09A	200	450 000	285000	340	380	780	670	111	200		35	43	35	21	700	730	26-26	M24	10	M24	4	2.2	0.5	40.05	645
RWC09B	200	450 000	285000	340	380	780	670	111	200		35	43	35	21	700	730	26-26	M24	10	M24	4	2.2	0.5	40.05	645
RWC10A	200	560 000	360 000	380	420	850	730	111	215		35	43	35	21	760	800	26-26	M24	10	M24	4	2.2	0.5	64.95	885
RWC 10B	200	560 000	360 000	380	420	850	730	111	215		35	43	35	21	760	800	26-26	M24	10	M24	4	2.2	0.5	64.95	885
RWC11B	200	710000	450000	420	420	950	800	120	240		40	50	35	26	840	880	26-32	M30	10	M24	5	3	0.5	100	1000
RWC12B	200	1000000	600000	460	440	1010	850	127	256		46	50	36	30	890	940	26-32	M30	10	M24	5	3	0.5	140	1225
RWC13B	200	1250000	750000	500	470	1090	930	133	282		50	55	36	32	960	1020	26-32	M30	10	M24	5	3	0.5	207	1540
RWC14B	200	1600000	900000	540	490	1170	1010	140	297		55	60	36	36	1030	1100	26-32	M30	10	M30	5	3	0.5	310	1922
RWC15B	200	2000000	1100000	580	510	1270	1090	145	318		60	70	36	40	1120	1200	26-32	M30	10	M30	5	3	0.5	449	2395
RWC16B	200	2500000	1300000	640	540	1430	1240	145	246		60	70	36	40	1260	1360	26-32	M30	10	M30	6	4	0.5	809	3370
RWC17B	200	3150000	1600000	700	570	1540	1340	159	365		70	80	38	50	1360	1460	26-38	M36	10	M30	6	4	0.5	1177	4170
RWC18B	200	4000000	2000000	780	600	1640	1440	159	394		70	80	38	50	1460	1560	26-38	M36	10	M30	6	4	0.5	1634	4930
