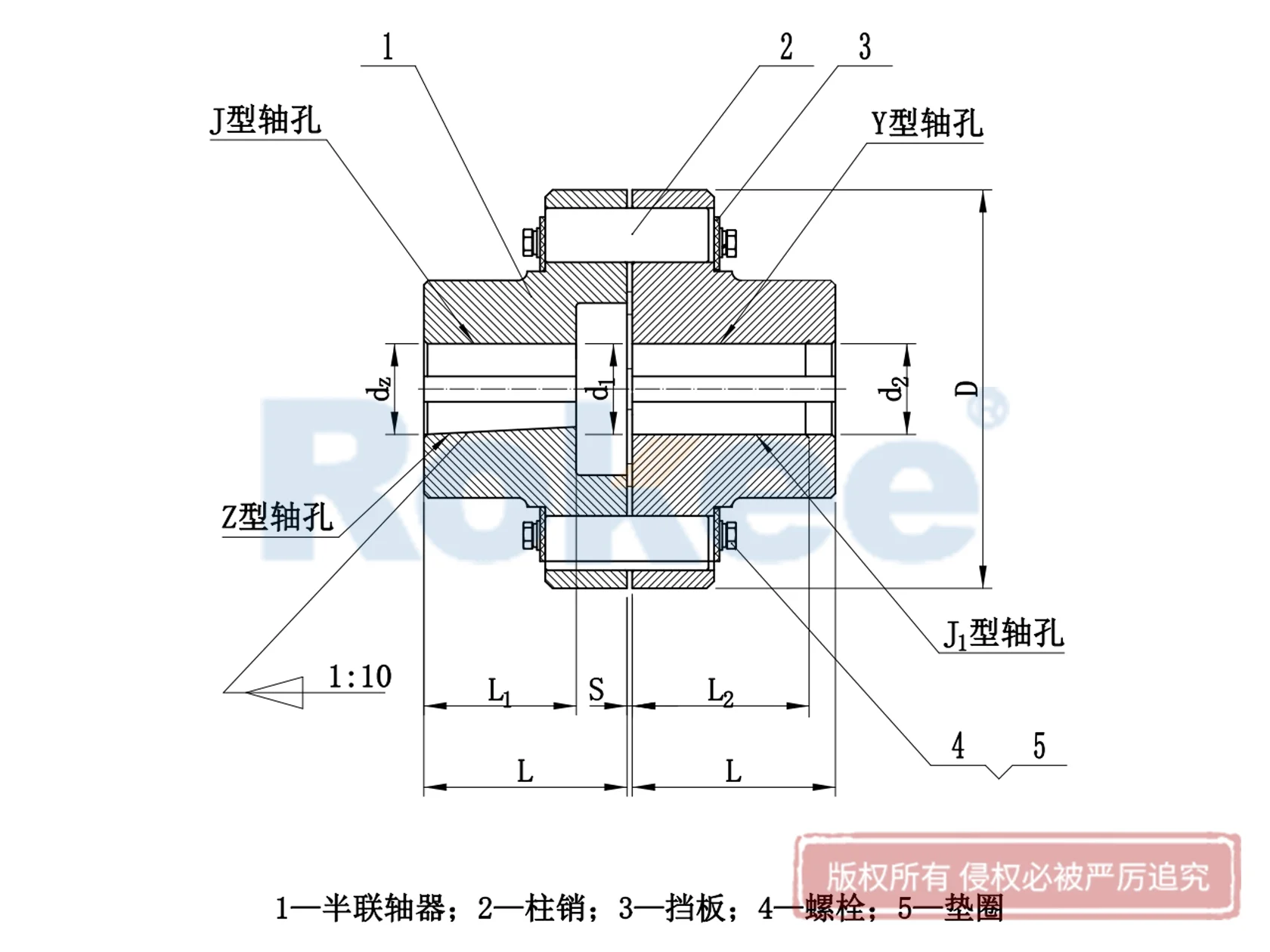

HL Flexible Pin Coupling

HL Flexible Pin Coupling is the basic form of this series of couplings.

Model	Old Model	Nominal Torque N ·m	Allowable Rotating Speed rpm	Shaft Hole Diameter mm d₁、d₂ 、d_z	Shaft Hole Length mm			D	S	Allowable Radial Compensation Amount			Rotational Inertia kg ·m²	Weight kg
					Y型	J、J₁、Z型		D	S	Axial	Radial	Angular Orientation
					L	L₁	L	mm				Angular Orientation
LX1	HL1	250	8500	12、14	32	27	32	90	2.5	±0.5	0.15	≤0°30'	0.002	2
				16、18、19	42	30	42
				20、22、24	52	38	52
LX2	HL2	560	6300	20、22、24	52	38	52	120	2.5	±1	0.15		0.009	5
				25、28	62	44	62
				30、32、35	82	60	82
LX3	HL3	1250	4750	30、32、35、38	82	60	82	160	2.5	±1	0.15		0.026	8
LX3	HL3	1250	4750	40、42、45、48	112	84	112	160	2.5	±1	0.15		0.026	8
LX4	HL4	2500	3870	40、42、45、48、50、55、56	112	84	112	195	3	±1.5	0.15		0.109	22
LX4	HL4	2500	3870	60、63	142	107	142	195	3	±1.5	0.15		0.109	22
LX5	HL5	3150	3450	50、55、56	142	107	142	220	3	±1.5	0.15		0.191	30
LX5	HL5	3150	3450	60、63、65、70、71、75	142	107	142	220	3	±1.5	0.15		0.191	30
LX6	HL6	6300	2720	60、63、65、70、71、75、80	142	107	142	280	4	±2	0.20		0.543	53
LX6	HL6	6300	2720	85	172	132	172	280	4	±2	0.20		0.543	53
LX7	HL7	11200	2360	70、71、75	142	107	142	320	4	±2	0.20		1.314	98
				80、85、90、95	172	132	172
				100、110	212	167	212
LX8	HL8	16000	2120	80、85、90、95	212	167	212	360	5	±2	0.20		2.023	119
LX8	HL8	16000	2120	100、110、120、125	212	167	212	360	5	±2	0.20		2.023	119
LX9	HL9	22400	1850	100、110、120、125	212	167	212	410	5	±2	0.20		4.386	197
LX9	HL9	22400	1850	130、140	252	202	252	410	5	±2	0.20		4.386	197
LX10	HL10	35500	1600	110、120、125	212	167	212	480	6	±2.5	0.25		9.760	322
				130、140、150	252	202	252
				160、170、180	302	242	302
LX11	HL11	50000	1400	130、140、150	252	202	252	540	6	±2.5	0.25		20.05	520
				160、170、180	302	242	302
				190、200、220	352	282	352
LX12	HL12	80000	1220	160、170、180	302	242	302	630	7	±2.5	0.25		37.71	714
				190、200、220	352	282	352
				240、250、260	410	330	一
LX13	HL13	125000	1080	190、200、220	352	282	352	710	8	±3	0.25		71.37	1057
				240、250、260	410	330	一
				280、300	470	380	一
LX14	HL14	180000	950	240、250、260	410	330	一	800	8	±3	0.25		170.6	1956
				280、300、320	470	380	一
				340	550	450	一
